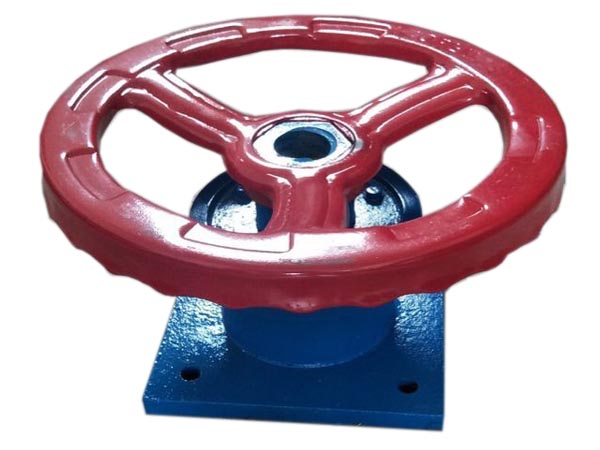

手轮螺杆启闭机结构非常简单,而且安装也比较的简便.主要用在水库/灌区的闸门升降的控制上!

手轮螺杆启闭机是一种手扳带锁式螺杆启闭机 适用于小型渠道、养殖池塘只用.启动形式为手扳启动,并配有机械锁定装置.

启闭机由壳体、机盖、螺母、压力轴承、机械锁头、扳手螺杆组成.

侧摇螺杆式启闭机是中小型电站、水库和灌溉渠道启闭闸门控制过水流量的专用设备之一.

侧摇螺杆式启闭机具有一定的启门高度和闭门力.采用了侧摇手把传动,具有运转平稳、噪声小、结构简单、易维护、操作方便等特点,是一种理想的水利启闭机械.

手推式启闭机是手动启闭机产品,规格有 1T 2T .它是一种采用人力操作的平面闸门启闭机械产品,并且安装有自锁功能,闸门可停留在任何位置,配有防盗嘴及专用工具,它有防盗水功能,机头和底座可单独供货.此种启闭机把手可自由装卸,手摇压力小于15kgf,其性能可靠,为中小吨位闸门理想之启闭设备.



1.手推带锁式螺杆启闭机是配套用于闸门的一种辅助开关,配有专用摇把,带锁预防盗水.该启闭机是一种通过人力操作平面闸门的设备.该启闭机闸门可停留在任意位置完成自锁,是很先进的设备.螺杆是启闭机具有摇动轻巧,启闭灵活,转向变速快,手摇启动等优良特点.



2.手推带锁式螺杆启闭机安装步骤:

(1)在保证底座基础平面水平的前提下方可安装螺杆启闭机,启闭机的底座必须与基础平面接触超过90%的面积.螺杆轴线须垂直闸台上所衡量的水平面,应避免螺杆倾斜,造成局部受力碎块机件.

(2)将手动螺杆启闭机置于安装位置.把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘.螺杆的下方与闸门连接.

(3)对于安装启闭机的基础必须稳固安全.机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转.

(4)在安装时根据闸门起吊中心线,找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm.然后浇注二期混凝土或与预埋钢板连接.

(5)对于产品的电气设备的安装,一定符合图纸及说明书的规定,全部电气设备均可靠的接地.

(6)在产品安装完毕,要对机器进行清理,补修已损坏的保护油漆,灌注润滑脂.



3.手推带锁式螺杆启闭机调试方法:

(1)当启闭机在无负荷运行情况下,保证三相电平衡,其差值不得超过10%,并检测电流.

(2)当闸门处于全闭状态时,将上限压紧上行程开关并固定在螺杆启闭机的螺杆上.当闸门处于全开时,将下限位盘压紧下行程开关并固定在螺杆上.

(3)在启闭机主控制线路的调整上必须保证闸门到达上下限的误差不超过1厘米.
