主要功能及技术参数

1、 为与其相连且要求其供电的部件供电.

2、 能直接接烟、温感探测器或消防联动报警信号,控制防火电机实施开启和关闭.并向消防控制中心反馈门位信号、火警和故障报警信号.

 3、具有自检、消音、复位和自动逃生功能(需配本公司手盒).

4、具有缺相、过流、过载保护功能和相序检测、自动换相功能.

5、具有电池、烟、温感掉线故障报警功能,但不影响卷帘门的正常运行.

6、具有限位开关故障停机保护功能,防正、反卷超限位自动停止并故障报警;避免

继续运行发生事故.

7、 在主电源掉电或缺相有火警发生时,备用电源自动启动速放控制装置,使卷帘

靠自重下降以防止火灾蔓延,此功能下有应急逃生功能.

    8、控制器具备以下检测功能

a) 控制器的主电源掉电(控制器外灯板主电指示灯熄灭)

b) 当卷门机采用三相电源时.电源缺相(控制器外灯板主电指示灯闪烁)

c) 备用电源与充电器之间的连接线断路或短路(控制器外灯板备电指示灯熄灭)

d) 备用电源故障(控制器外灯板备电指示灯熄灭或闪烁)

e) 控制器与速放控制装置间连接线断线.短路(控制器主板刹车故障指示灯亮起)

f) 火灾探测器组故障(如连接)  (控制器主板烟、温感故障指示灯亮起)

g) 防火卷帘正卷或反卷.(控制器主板超限故障指示灯亮起)

h) 卷门机掉线(控制器主板电机故障指示灯亮起)

9、技术参数及安装尺寸:

a)  环境温度: -10～+55℃;相对湿度≤95%;大气压力: 86～106kPa

b) 控制器控制的卷门机功率应≤,额定电压AC380V/50HZ.

c) 与控制器相连的导线应≥1平方毫米.导线应用金属软管或钢管与控制器相连.

d) 备用电源电压:DC12V

e) 安装尺寸:(长×宽×高)320mm×245mm×75mm

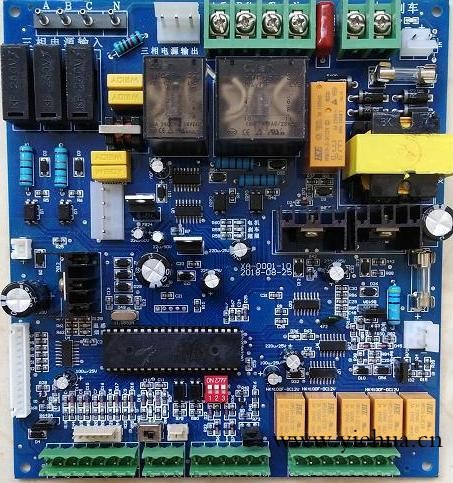

防火卷帘控制器线路板XA型是合肥消安电子有限责任公司的主要产品,我们的产品负责人是张康义,有需要的朋友请直接拨打我的电话13965038160,我们的地址是合肥市新站区佳海工业城C区79号,期待与您的合作!
