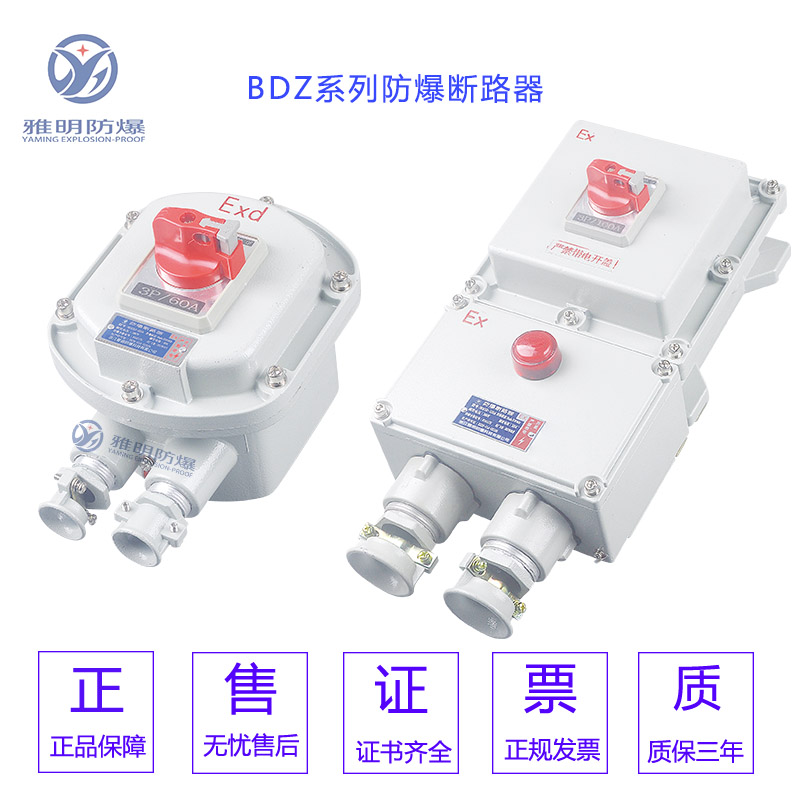

BLK52-32A/3P 63A/3P防爆断路器开关

主要结构

1 断路器外壳采用ZL102铸铝合金压铸制成隔爆型主腔及增安型接线腔,主腔内装有C45(或NC100H、3VE)系列断路器,通过操作机构及外部手柄(或按钮)进行操作,并有"分"、"合"指示及指示灯显示,接线腔内有与主腔相贯通且方便接线的接线端子,电缆通过引入装置引入,内外设有接地螺钉.

使用与维修

1 将断路器安装固定好,将接线腔盖打开,把电缆通过引入装置接至接线端子相应标记上,接好内外接地线,检查无误后合上盖,不得损坏密封垫,用紧固件紧固,并把压紧螺母旋紧使电缆密封,完毕后即可使用.

2 断路器因被控制电路发生故障而分闸后需查明原因,排除故障后方可合闸.

3 断路器不得随意拆卸,维修时先断开前级电源才能开盖维修,维修时不得损坏隔爆面及其它零件,维修后隔爆接合面涂204-1置换型防锈油,并将盖合好用螺栓紧固后才能使用.

产品特点

1. 本产品外壳采用铝合金压铸成型,表面经高速抛丸后粉末静电喷塑,外形美观;

2. 本产品为复合型防爆结构,开关箱采用隔爆型结构,接线箱采用增安型结构;

3. 采用模块化设计,各种回路可以自由组合;

4. 内装高分断小型漏电断路器或塑壳式漏电断路器,通过操作防爆客体外的手柄而实现分合;

5. 本产品全面推出新型优化的设计方案及操作机构,结构紧凑合理、通用性强、操作灵活方便、手感好;

6. 具有过载、短路、缺相、漏电保护功能;

7. 所有紧固件均采用抗强腐蚀的304不锈钢材质;

8. 布线方式,钢管或电缆、防爆软管均可;

9. 可根据用户要求特殊定制;

技术参数

◆ 防爆标志:ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6;

◆ 额定电压:AC220/380V, 非标准电压:12V/24V/36V/127V/660V;

◆ 开关电流:10A—800A;

◆ 防护等级:IP54/IP55/IP65;

◆ 螺纹规格:DN15-DN100/G1/2-G4寸

◆ 引入线规格:直径6mm-80mm;引出线规格:直径6mm-80mm;
