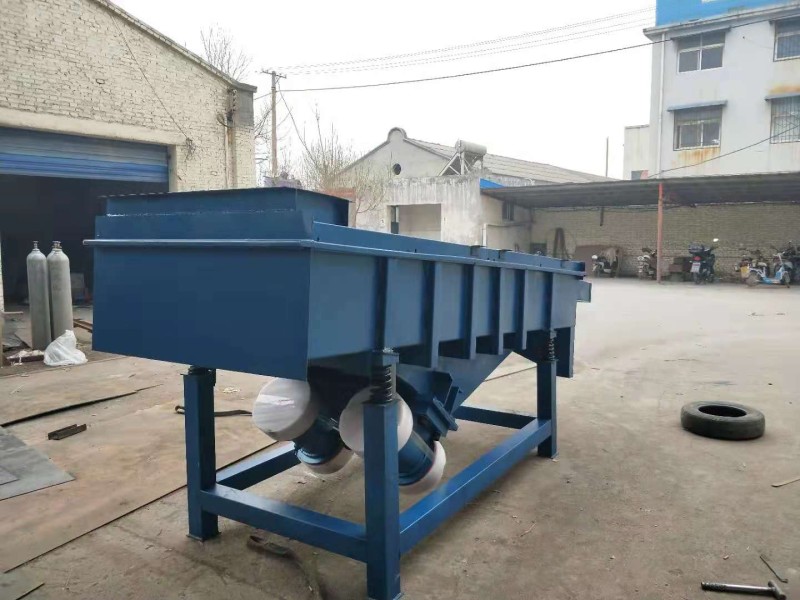

DZSF系列直线振动筛简介:



XFZ系列直线振动筛利用振动电机澈振作为振动源,使物料在筛网上被抛起,同时向前做直线运动,物料从给料机均匀地进入筛分机的进料口．通过多层筛网产生数种规格的筛上物、筛下物,分别从各自的出口排出.具有耗能低、产量高、结构简单、易维修、全封闭结构．无粉尘溢散．自动排料等特点,更适合于流水线作业.

DZSF直线振动筛优点:

1、处理量大、精度高、耗能低、易于生产线结合、噪音低、筛网使用寿命长

2、材质可选SUS304不锈钢,内部无卫生死角,适用于食品、化工

3、布料器设计(选配))设备使用效率高,降低生产成本

4、高度、倾斜角度、除尘口及进、出料斗按需针对设计,真正适合您的筛分设备

5、移动式设计,既能灵活移动,工作时又稳固如山,想您所想,匠心制造

6、风冷设计,防爆电机,物料筛分同时进行降温处理

7、选用更好的ZTD系列振动电机,激振力更大,更稳定,耗能更低,寿命更长

8、适用于粒度在-10mm,含水量<70%,无粘性的各种干式粉状物料的筛分

9、进、出料口朝向、位置可灵活设计,可无缝对接各种生产线、生产工序等

DZSF系列直线振动筛工作原理:

直线振动筛是采用惯性激振器来产生振动的,其振源由电动机带动激振器,激振器有两个轴,每个轴上有一个偏心重,而且以相反方向旋转,故又称双轴振动筛,由两个齿轮啮合以保证同步,当两个轴偏心转动时,两个偏心重产生的离心力F,在x轴上的分量相互抵消,在y轴的分量增加,使其在y轴产生一个往返的激振力,使筛箱在y轴方向上产生往复的直线轨迹振动,颗粒在筛面的振动下产生抛射与回落,从而使物料在筛面的振动过程中不断向前运动.其激振力是由电机通过三角皮带带动激振器旋转而产生的.



DZSF直线振动筛的安装:

直线振动筛主要使用坐式安装,根据需要也可以采用吊式安装,振动筛由带有筛网的筛体、两台振动电机、支撑弹簧及底座等主要部分,两台振动电机对称地安装于筛体的两侧,电机轴相互平行与垂直线成一定的倾角

橡胶弹簧在出厂前已进行钢度测试,应选择刚度相同(或相近)的弹簧配置在同一台振动筛的不同支撑部位.安装时把橡胶弹簧置于下支撑座上,使支撑座上的凸台进入弹簧的内孔,然后吊装主体,一定要使橡胶弹簧的上下内孔均与支撑板的凸台对中,将筛箱垂直下落,置于橡胶弹簧上,此时各支撑点橡胶弹簧的高度应一致,误差不得大于2mm,筛机各部分的链接必须牢固可靠,所有螺栓不得有任何松动,各零件部位不得有任何异常声响,主体上参振部分与周围固定物之间的最小间隙为30-50mm

按照电机安装位置划分的直线振动筛

上振式直线振动筛

上振式直线振动筛的电机安装在设备的上部,其振动方向向下.这种设计可以有效地利用重力,从而增强物料的流动性,适合处理块状物料或较重的颗粒物.常见于矿山、冶金等重工业.

下振式直线振动筛

下振式直线振动筛的电机则安装在设备底部,振动方向向上,增加了物料在筛分过程中的跳跃性,适合细粒物料的筛分和精细分级,工业应用包括食品、化工等领域

侧振式直线振动筛

侧振式设计是将电机安装在设备的侧部,使振动方向与物料的流动方向形成一定的角度.这种设计不仅提高了筛分的均匀性,也允许设备在空间布局上有更大的灵活性,适用于多层筛分的复杂应用场景.

粉状或颗粒状干式物料输送机 耗能少、噪音低是河南鹏发机械设备有限公司的主要产品,我们的产品负责人是杨涛,有需要的朋友请直接拨打我的电话0373-2678819,我们的地址是,期待与您的合作!
