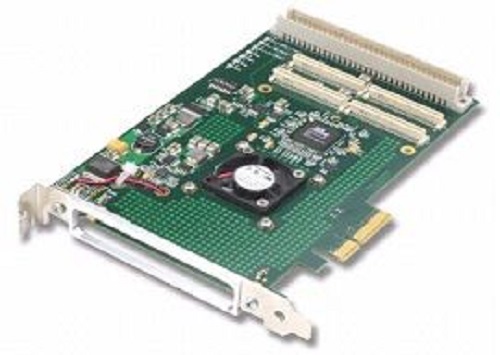

    PCIEBPMCX4载卡扩展了一个XMC槽位,可搭载一块PMC模块插在PC机上使用.PCIe金手指支持x4 PCIe,PCIEBPMCX4板载了PCIe to PCI桥片电路模块,实现PMC模块和PC机通信,通信带宽为x4 PCIe. 载卡的PMC接口具有较大的电源输出功率,可以直接供电给PMC模块.板载了一个选配风扇,促进PMC模块散热.

       PCIEBPMCX4载卡上PMC -P4 I/O信号通过标准DIN96接插件引出,板上设计了外部电源接口,可通过外部电源接口供电.

PCIe-XMC/PMC 载卡



兼容规范:

— PCI Express base Specification (Revision )

— PCI Express-to-PCI/PCI-X Bridge Specification (Revision )

— PCI-to-PCI Bridge Specification (Revision )

— PCI Local Bus Specification (Revision )

— PCI-X Addendum to PCI Local Bus Specification (Revision ) (mode 1 only)

— PCI Bus Power Management Inte-ce Specification (Revision )





PCIe半长卡,可搭载一块PMC子卡

PCIe接口支持x4 PCIe

XMC接口符合VITA 标准,

PMC接口符合IEEE1386标准,支持32bit 66MHz PCI,PCIX总线

PMC端VIO电压

支持INTA~INTD中断

PMC P4信号通过DIN96接插件引出

板载了一个风扇

免软件驱动安装
