电气综合监控系统

为了预防电气火灾隐患,简化供配电系统附属设备安装,综合利用各辅助系统数据,提高配电系统安全可靠性,降低设备能耗,并参照《DGJ08-2048-2016/J11323-2016上海市民用建筑电气防火设计规程》要求,本公司研发了Sunshy-5000电气综合监控系统

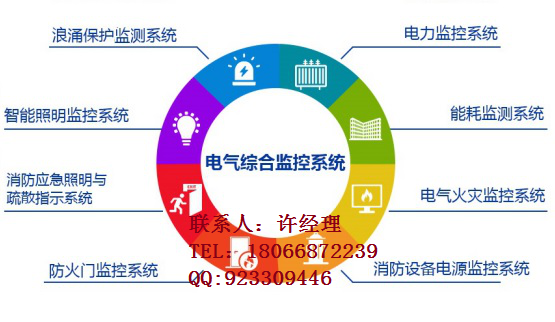

本监控系统整合了电气火灾监控、消防设备电源监控、电力监控、能耗监测和浪涌保护监测、电力质量监测等功能,采用共用具备综合功能的现场采集装置产品,通过相同的网络通信层,传输到消防控制室的综合电气监控系统主机,并可通过共用的网络通信层传输到变电所值班室内的电力监控、能耗管理和浪涌保护监控分屏主机显示,也传输到消防控制室的电气火灾监控和消防设备电源监控分屏主机显示,从而实现集中采集、集中传输、集中显示和分屏分区显示方式.



电气综合监控系统把原来各系统孤立的数据采集装置和通信传输网络整合成综合共用硬件和软件资源,简化了系统设计,大幅降低了投入成本,形成完整综合电气监控系统,同时提供消防安全、供电可靠性和能耗合理性等方面内容.

1.电力监控和能耗管理系统(可选电力质量分析)

监控范围:变配电所内的所有高压、中压配电回路进线和出线回路;电力变压器的温控器处;低压配电回路的进线和出线回路;发电机的启动机控制回路;分布式供电系统的并网回路.

监控功能:三相电网实时参数监测,包括电压、电流、功率、功率因数等,模拟量和开关量实时状态监控,实时和历史告警记录信息查看查询,实时和历史数据导出和打印等功能

能耗监测:实时监控各E电回路的电量消耗、按电量、水量、燃气量、集中供热(冷)量和再生电源A量等分类统计记录,按回路、时间、能耗分类统计记录,按需查询和导出能耗消耗报表,符合现行上海市工程建设规范《公共建筑绿色设计标准》 DG/TJ08-2143的相关规定;

电力质量分析:关键用电回路的电网质量实时监测分析,供电质量统计记录、谐波分析、电网序分量、波峰系数、K系数、电话谐波因子等.

2.电气火灾监控

监控范围:电气防火等级为一级的建筑,其变电所出线侧及第一级配电柜(箱)进线侧,第一级配电柜(箱)由变电所放射式供电时不重复设置;电气防火等级为二级的建筑,其第一级配电柜(箱)的进线侧;租售式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等场所的末端配电箱应设置电气防火限流式保护器;幼儿园、老年人建筑、集体宿舍及电动车充电站等场所末端配电箱宜设置电气防火限流式保护器.

监控功能:配电柜(箱)的进线和出线侧,实时监控回路的剩余电流和电缆或铜排温度;易发生电气火灾的未端配电柜(箱)和电气火灾会造成重大后果的末端配电箱内,实时监控电气防火限流式保护器状态.

3.消防设备电源监控

监控范围:变配电所为消防设备供电的配电回路,包括应急发电机系统的配电回路;消防配电(控制)箱内,双电源切换装置的电源进线侧和出线侧;EPS电源装置的进线侧.

监控功能:实时监测消防设备供电回路的供电和开关状况,支持供电中断、缺相、错相、过压、欠压、过载等故障报警功能,实时查询电源故障和历史记录信息.

4.浪涌保护监测

监控范围:电力变压器低压侧;室外及屋面配电箱的电源进线侧;第一级配电箱的进线侧;电子信息设备等关键回路的电源进线侧.

监控功能:通过综合电气监控装置开关量实时采集监控浪涌保护器SPD的工作状态,保护器失效反馈,历史记录信息查询.支持新型智能型浪涌保护器件通过通信接入监控系统,实现剩余寿命监控等更完善的浪涌保护监控功能.



Sunshy-5000电气综合监控系统​是西安亚川电力科技有限公司的主要产品,我们的产品负责人是许荞,有需要的朋友请直接拨打我的电话18066872239,我们的地址是西安雁塔区翠华南路60号,期待与您的合作!
