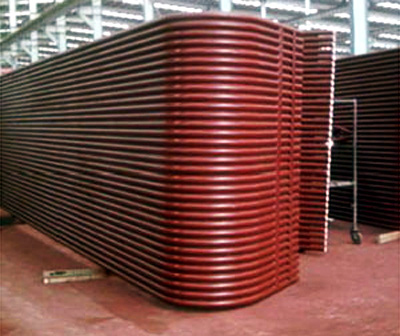

膜式水冷壁的组合特点()

1、当分段的管排吊放到组合架上之后,要对管排的宽度、长度、平整度及对角线进行检查和调整.如管排宽度大于或小于规定尺寸时,可将鳍片割开适当的长度,调整到规定尺寸后再重新焊好.管排对角线差值超过lOmm时,可割开尺寸偏大一端部分管子间的鳍片,使管距缩小至能消除对角线差值后,再将鳍片焊好.管排不平整度超过允许范围时,可采用龙门架利用千斤顶顶压校正.

膜式水冷壁的组合特点()

2、管排的对接不同于单根管子的对接.单根管子的焊口在焊接后大约收缩1～2mm,这对-管子没有影响.但管排就不一样了,两段管排对口焊接时,若采用由一侧往另一侧的顺序焊接,焊到最后管子引起的变形是很大的.所以,在对口焊接前,应先对这道焊口的对口间隙进行全面测量,并按对口间隙过小、适中、过大分类,假若出现对口间隙过大或过小的情况,必须采取割管、换上适中的短管的方法处理.对口要从间隙适中中取最小值先行对口焊接,这时由于焊接的收缩,将会使间隙稍大的管子变成可以焊接,为了减少管子的焊接收缩变形,应采取对称和交叉焊的方法.

3、前、后水冷壁下部有炉底(冷灰斗部分)、后水冷壁上部有折焰角,所以组合件尺寸较大,形状也较特殊,组合比较困难.

膜式水冷壁的组合特点()

4、后水冷壁管的单根通球与-受热面管子有所不同.因为后水冷壁在上联箱处有折焰角,折焰角的弯形管数于后水冷壁的管数相同,为了增加折焰角的刚性,在其处还装有相当数量的间隔直通管(大多炉型).在折焰角与直通管交叉分路处,装有等径异形铸钢三通(三岔管).在直通管与上联箱连接处装有节流孔为Φ5mm或Φ10mm的节流圈.这样,大部分工质走弯形管,有利于折焰角的冷却,小部分工质走直通管保证了直通管与弯形管有相应的膨胀量,以减少内应力,故通球难度增大.
