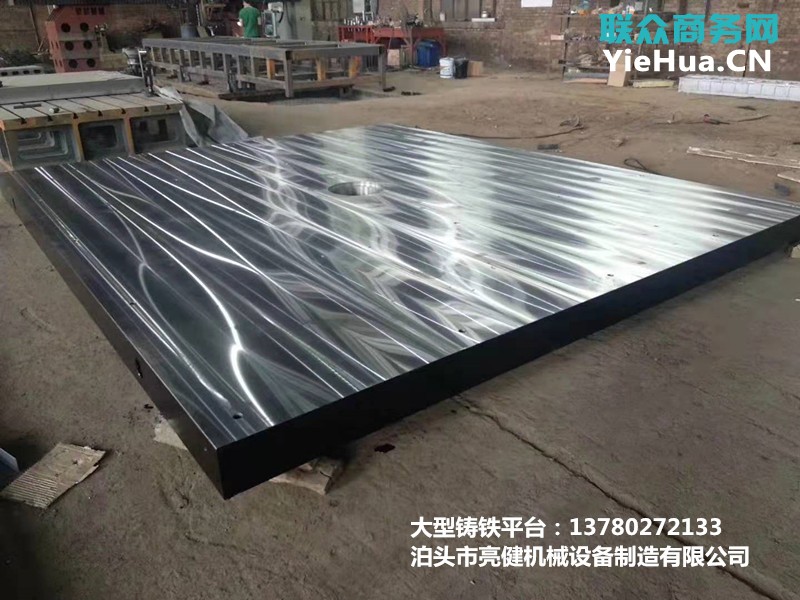

点击图片查看原图三坐标平台又名三坐标平板,铸铁三坐标平台,大理石三坐标平台,铸铁平板,铸铁平台
三坐标平台用途:适用于各种三座标检验测量工作,机床机械检验测量基准;检查零件的尺寸精度或形为偏差,表面附有三座标线,方便三座标测量.
三坐标平台材质:高强度铸铁HT200-300,工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品 的精度稳定,耐磨性能好.
三坐标平板精度:按 标准计量检定规程执行,分别为0、1、2、3四个等级. 三坐标平台相对来说精度比较高,平板铸件在机床精加工之后,还需要人工刮研才能达到要求的精度,一般精度标准:
检验标准:用涂色法检验.
0级1级平板平台在每边为25㎜平方的范围内不少于25点.
2级平板平台在每边为25㎜平方的范围内不少于20点.
3级平板平台在每边为25㎜平方的范围内不少于12点.
三坐标平台|三坐标平板规格参数:
铸铁平板规格(长×宽)mm | 铸铁平板精度等级 | ||
平面度公差(um) | 1级 | 2级 | 3级 |
200×200 | 10 | 20 | 50 |
300×200 | 12 | 24 | 60 |
300×300 | 12 | 24 | 60 |
300×400 | 12 | 24 | 60 |
400×400 | 12 | 24 | 60 |
400×600 | 14 | 28 | 70 |
500×500 | 14 | 28 | 70 |
500×600 | 14 | 28 | 70 |
500×800 | 16 | 32 | 80 |
600×800 | 16 | 32 | 80 |
600×900 | 16 | 32 | 80 |
1000×750 | 18 | 36 | 90 |
1000×1000 | 20 | 39 | 96 |
1000×1200 | 20 | 40 | 100 |
1000×1500 | 24 | 48 | 120 |
1000×2000 | 26 | 52 | 130 |
1500×2000 | 28 | 56 | 140 |
1500×2500 | 32 | 64 | 152 |
1500×3000 | 70 | 174 | |
2000×3000 | 74 | 184 | |
2000×4000 | |||
优质铸铁三坐标平台 三坐标测量平台 三坐标检测平台 泊头亮健机械专业制造是泊头市亮健机械设备制造有限公司的主要产品,我们的产品负责人是房健,我们的地址是河北省泊头市交河镇东开区,期待与您的合作!
