接线说明

CZ1 强电端子说明:

  接线端子接外来三相火线,N接外来零线

  A/B-B/A-C 位端子接卷门电动机(三相电源输出).

  - +位端子接刹车整流桥输入(220V输入)或输出端,整流桥原交流输入线要断开.

  CZ2 端子说明:

  1  手控盒公共端.

  2  手控盒电子锁控端.

  3  手控盒下行键.

  4  手控盒停止键.

  5  手控盒上行键.

  6  手控盒消音键.

  7  手控盒复位键.

  8  上限位.

  9  限位公共端.

  10 下限位.

CZ3 端子说明:

  11  24V负极消防中心有源公共端.

  12  24V正极消防中心有源半降.

  13  24V正极消防中心有源全降.

  14  无源全降(温感负).``

  15  无源半降(烟感负).

  16  无源公共端(烟、温感的公共端正).

CZ4 端子说明:

  01-01  火警反馈.

  02-02  故障反馈.

  03  下位反馈.

  04  中位反馈.

  05  上位反馈.

  06  反馈公共端.

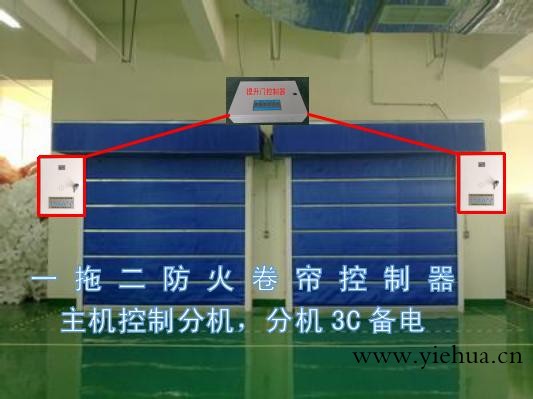

一拖2防火卷帘控制器是合肥消安电子有限责任公司的主要产品,我们的产品负责人是张康义,有需要的朋友请直接拨打我的电话13965038160,我们的地址是合肥市新站区佳海工业城C区79号,期待与您的合作!
