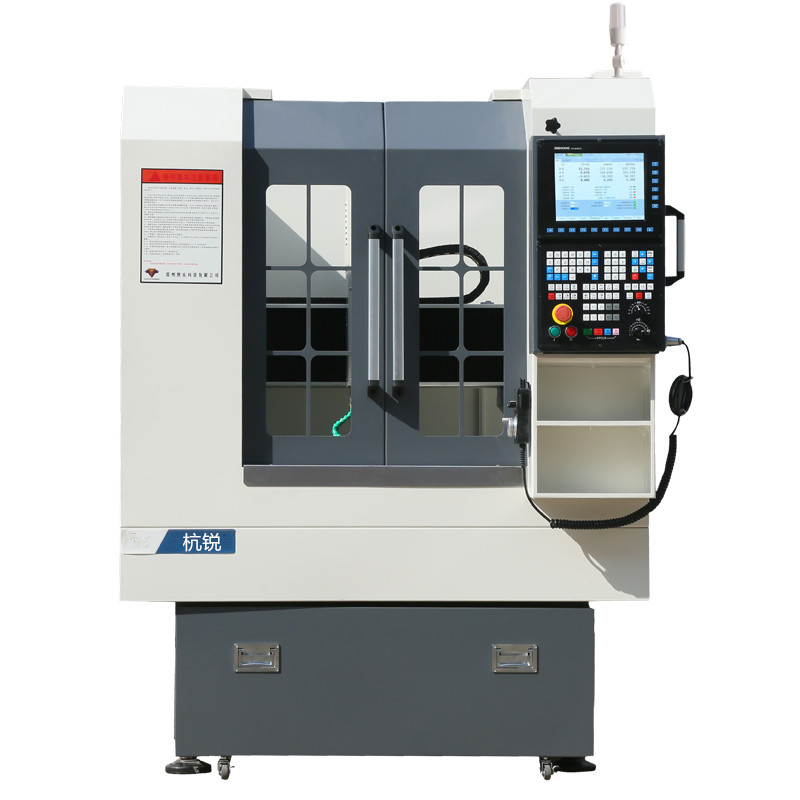

点击图片查看原图机器简介:
特点:
整机采用铸造件;精密直线矩形导轨,有预紧、刚性好、高精密;研磨级精密滚珠丝杠有预紧,高精密;雕刻控制系统软件操作简单,易学易用,易于掌握,接口采用国际标准G代码指令,兼容国内、外编程软件.驱动电机采用新型混合步进,具有编码反馈功能,大大提高机床稳定性.应用:主要适用烫金模、高频模、热切模、模具刻字、有机玻璃、PC加工、浮雕等复杂工艺加工.
DJ440-NB | ||
机床主要配置单 | ||
序号 | 配套件名称 | 规格及参数 |
1 | 控制系统 | 上海维宏NK260 |
2 | -上银精密滚珠丝杆 | X、Y、Z轴 Φ20 mm |
3 | -上银直线导轨 | X、Y、Z轴 H25mm |
4 | 混合伺服电机 | 创伟60(江苏) |
5 | 混合伺服驱动 | 创伟CWDS660(江苏) |
6 | 精密高速电主轴功率 | 华雕(江苏) |
7 | 主轴转速范围 | 0-24000rpm(无级变速) |
8 | NSK精密级专用丝杆组合配对轴承 | 7002 P5/6002 |
9 | 高频变频器 | 汇川(深圳) |
10 | 国产电子手轮 | 明三益(江苏) |
11 | 风冷机 | 耀鹏(江苏) |
12 | 德力西电器组件 | |
13 | 刀具夹头规格 | ER20-/4/6mm(可选配) |
14 | 最大夹刀范围 | 13mm |
15 | 自动润滑油泵 | |
16 | X、Y、Z轴运动定位精度 | |
17 | X、Y、Z轴重复定位精度 | |
18 | X、Y、Z轴最大工作行程 | 400×400×110mm |
19 | Z轴进料高度 | 180mm |
20 | 工作台尺寸 | 480×480mm |
21 | 工作平台平面度 | ≤ |
22 | X、Y垂直度 | /400mm |
23 | 主轴鼻端到工作台距离 | 30-140mm |
24 | 快速移动速度 | 10m/min |
25 | 最高切削进给速度 | 8m/min |
26 | 工作电压 | 单相220V/50Hz±10% |
27 | 机床外形尺寸 | 910×1010×1510mm |
28 | 电柜外形尺寸 | 600×580×1350mm |
29 | 机床钣金外壳 | 半罩 |
30 | 床体重量 | 900Kg |
模具雕刻机是杭州锐创智能设备有限公司的主要产品,我们的产品负责人是胡忠兵,有需要的朋友请直接拨打我的电话0571-87197790,我们的地址是杭州市西湖区留下街道125号,期待与您的合作!
