功能:可使PMC板卡工作于cPCI机箱内.

载板基于3U cPCI规范,扩展PMC接口板卡的母板,支持64位33MHz PCI总线,兼容PICMG  、CompactPCI  和IEEE  PMC标准.

产品参数

64Bit/33MHz PCI 接口;

结构尺寸符合标准3U cPCI规范;

供电: +±10%; +5V±10%;

存储温度:-55～85℃; 板卡尺寸:160mm×100mm.

.3U CompactPCI单槽 (4TE/HP)结构

.单槽PMC卡

.+5V (I/O)信号环境

.64-位 CompactPCI总线,64-位 PMC总线

.全面的EMC屏蔽

.精确适宜的阻抗以达到最佳可靠性

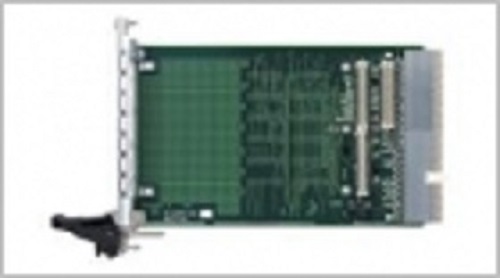

CPCI2PMC-8301是一款3U CPCI转PMC母卡,它提供一个64-bitPMC插槽,可以通过连接不同的PMC模块来轻松实现CPCI系统扩展.CPCI2PMC-8301可以更好地满足工业级需求.本载板可以PMC模块,如10/100以太网模块及千兆网模块相连.能与-厂商的标准PMC模块相兼容.
