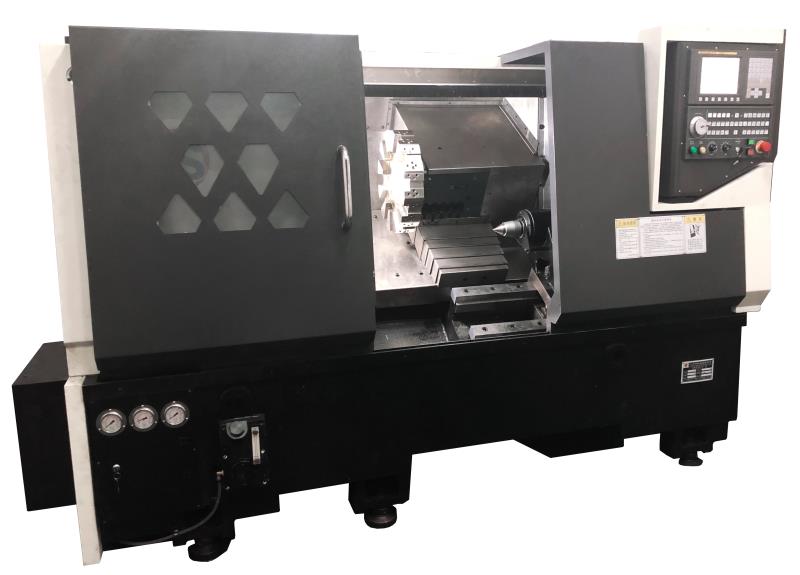

中山车铣复合36/46/56斜床身刀塔+车铣复合系列(钢件/铸件)

 产品结构特点:

高精度、高刚性、重负荷套筒主轴.

  主轴采用精密级主轴轴承,配合防水设计和散热片式主轴箱设计,可达到防水防尘效果.引用润滑技术及高刚性套筒主轴结构展现良好稳定性,以确保轴向刚性,径向刚性及加工精度.采用伺服电机驱动主轴,实现无级调速.

刚性好,操作、排屑方便.

   中山车铣复合高刚度,床身倾斜45°,采用铸铁树脂砂造型,紧密型筋骨板结构,刚性好、抗震性强.大拖板和刀架斜置,使得机床的操作和排屑都很方便,并且占地面积小,有很好的宜人性.

高刚性、高精度、高速度的线性滑轨,精密滚珠丝杆.

  两轴转动由伺服电机与精密滚珠丝杆通过弹性联轴器直联,受力情况好、定位精度高,配备电脑润滑系统对直线导轨及滚珠丝杆强制润滑.X轴及Z轴采用高刚性线性滑轨,低阻力、高刚性、高精度,位移速度可达25M/min,提高工作效率,缩短加工时间.

液压站采用-变量泵、液压电机、电磁阀并加装风冷装置,噪音小、油温低.

采用-六鑫八工位液压旋转刀塔,定位精度高,故障低,换刀快,就近换刀,且装刀数量不受动力头控制.

采用伺服主轴,加装二(三)轴径向或轴向伺服动力头,可实现主轴360度分度定位,具有侧端面钻、攻、铣功能,可一次装夹完成较复杂的零件加工.

    中山车铣复合采用全封闭防护,防水性能好,活动门开启轻松自如,并配有安全联锁装置.
