江西英特丽的PCBA打样操作流程

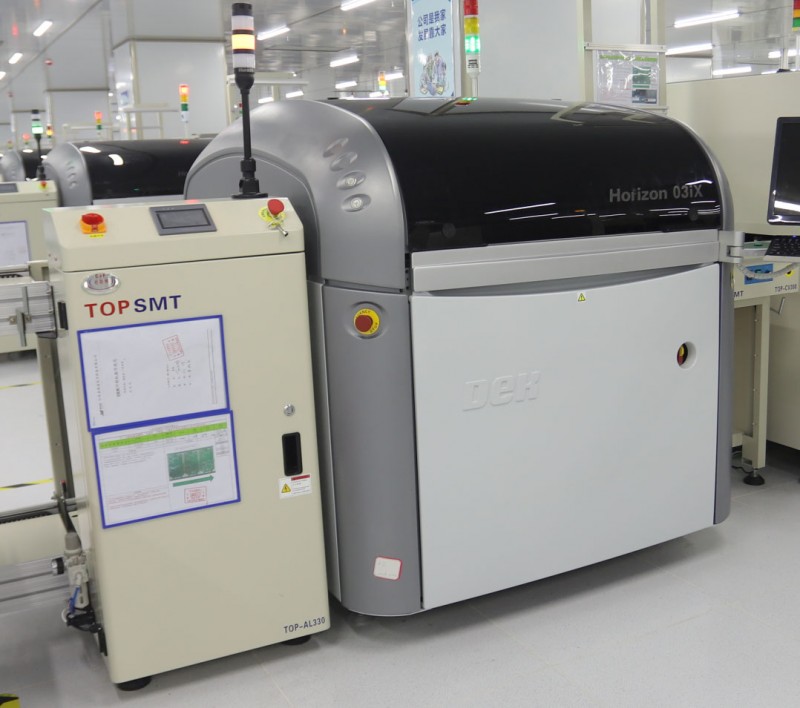

点击图片查看原图
起订: 1000 点
供货总量: 100000 点
发货期限: 自买家付款之日起 30 天内发货
所在地: 北京
有效期至: 长期有效
最后更新: 2022-01-31 08:00
浏览次数: 187
在线咨询

江西英特丽的PCBA打样操作流程 详细说明

PCBA打样操作流程


1. 客户下单


客户根据自己的实际需求给PCBA加工厂下订单,并提出具体的要求.而PCBA加工厂会通过自身能力进行评估,看看是否能够完成订单.如果PCBA厂家确定自己能够在一定时间内完成订单,那么接下来双方就会进行协商决定各个生产细节.


2. 客户提供生产资料


客户在决定下单之后,会给PCBA加工厂提供一系列的文件和清单,比如生产所需要的PCB电子文件,坐标文件以及BOM清单等等,这些都是必须要提供的.


3. 采购原料


PCBA加工厂根据客户提供的文件资料到指定的供应商那里采购相关原料.


4. 来料检验


在进行PCBA打样之前,对于所有要使用的原料,PCBA加工厂需要进行严格的质量检验,只有确保合格之后才能够投入生产.


5. PCBA生产


在进行PCBA打样的时候,为了保证生产质量,无论是贴片还是焊接生产,PCBA加工厂家需要严格控制好炉温.


6. PCBA测试


PCBA加工厂还需要进行严格的测试,只有通过测试的PCB板才能够交付给客户.


7. 包装售后


PCBA打样完成之后,需要对产品进行包装,然后交给客户才完成整个打样工作.


江西英特丽已经确立业务整体战略.公司将以中-高端电子产品的加工制造为基础(EMS),以智能制造整体解决方案为亮点(IMS),以新产品开发为发展(R&D).

公司是目前江西省的SMT(EMS的核心)制造基地,制造中心将倾心打造以MES+WMS+智能硬件为标志的"智慧工厂",力争成为行业内"智慧工厂"的标杆企业.除我们自己享受到智能制造方案带给企业的红利外,我们也会将我们整体的智能制造解决方案销售分享给那些电子行业之高端制造企业.同时,我们将积极进行产学研的合作,挖掘招募研发人才,积极整合研发公司,在IoTAI、北斗、泛5G、大健康等产业方向寻求长远的发展.


江西英特丽的PCBA打样操作流程是江西英特丽电子科技有限公司的主要产品,我们的产品负责人是李栋晖,我们的地址是江西省抚州市临川高新科技产业园8-9栋,期待与您的合作!
