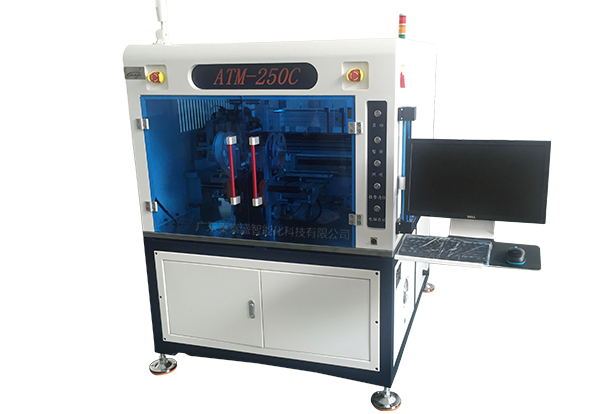

点击图片查看原图设备全称:秦泰盛SMD全自动单面胶贴标机
设备型号:ATM-250C SMD单面胶贴标机
设备应用:电子行业的FPC及PCB行业软硬板,手机等3C行业的屏幕及五金、塑胶外壳上的辅料贴装.
贴装精度:±
贴装速度:最佳情况下可达到2500~3500PCS/H
SMD单面胶贴标机介绍:
秦泰盛SMD全自动单面胶贴标机,是专为电子加工行业精心设计的一款高速,高精度的单面胶贴标设备,该机台是用来将单面胶标签纸贴装到材料表面的设备,单轨式传送适应客户高速生产线.本产品软件是专门为SMT和SMD生产车间度身定制的计算机控制系统,编程步骤直观简便,操作简单,可以帮助客户迅速提高产品品质和生产效率.
SMD单面胶贴标机优势:
1.大大提高生产线上辅料贴装产能;
2.大幅减少操作人员辅料贴装错误率;
3.高速度:最快可达 3600片/时;
4.高精度:上下两组高精视觉对位元;
5.灵活:可选务对中、一次对中、两次对中等模式;
6.适应性广:适合各种高速、高精标签及辅料的应用;
SMD单面胶贴标机参数:
| 外形尺寸 | 长*宽*高 | (1200*1350*1600mm) |
| 总重量 | 500kg | |
| PCB线路板 | PCB板长宽 | Min:300mm*250mm |
| PCB板厚度 | - | |
| PCB板固定方法 | 边缘夹紧 | |
| 操作系统 | 系统 | Win7 |
| 显示 | 19寸LED显示器 | |
| 输入设备 | 鼠标、键盘 | |
| 视觉系统 | 摄影机数量 | 2套(130万像素) |
| 贴辨认方式 | 灰阶及外形判别、特征对比及边缘计算 | |
| 贴标精度 | ± | |
| 贴片速度 | 2500~3500PCS/H (最佳情况下) | |
| 标签范围 | L2mm*W4mm-L100mm*W4mm | |
| 运动精度 | X、Y、Z轴定位精度±,U轴旋转定位精度±度 | |
| Z轴最大行程 | 35mm | |
| 贴标头 | 双头 | |
| 传送轨道 | 单轨两段式标准SMT轨道,贴标工位有顶板机构 | |
| 轨道宽度自动调节(最大250mm) | ||
| 轨道高度900mm±30mm | ||
| 可放feeder数量 | 2支 | |
| 使用电源 | 单相(220AC±10%) 50Hz | |
| 使用气源 | ~ | |
| 气源流量 | 60L/min以上 | |
| 电源功率 | ||
| 最大电流 | 10A | |
| 特色配置 | 可随意贴附0-360°任意角度的标签和条码 | |
| 可随意在单片板或多拼板上多标贴附 | ||
| 可选配条码自动识别系统 | ||
| 可选直通运行功能 | ||
| 标准SMEMA接口 | ||
客户车间安装现场:
