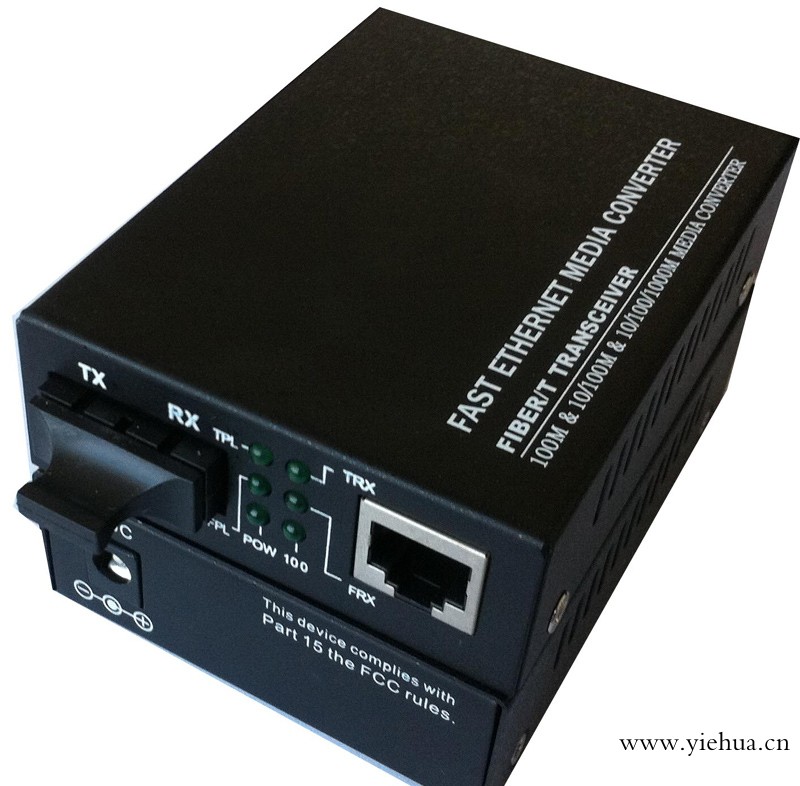

产品介绍:

   WS100-SSC 系列10/100M自适应快速以太网光纤收发器是由我公司自主研制生产的新型高速以太网光纤网络传输类产品.它可以实现双绞线和光纤两种不同传输介质的转换,中继10/100base-TX和100base-FX两个不同网段.能满足远距离、高速、高宽带的快速以太网工作组用户的需要.可实现最远120公里无中继计算机数据网的高速远程互连.

   产品性能稳定可靠,设计方面符合以太网标准,并有防雷击保护措施.特别适用于电信、安防、有线电视、铁路、军事、金融证券、海关、民航、海运、电力、水利及油田等各种宽带数据网及要求高可靠性数据传输或组建IP数据传输专网的领域.是宽带校园网、宽带有线电视网及智能化宽带小区光纤到楼、光纤到户的最理想应用设备.

   符合/标准.具有10M/100M自适应功能,实现双绞线与多模(单模)光纤之间的信号转换.双绞线接口为RJ45.光纤接口有ST,SC,FC,LC等.有全/半双工传输方式.全双工方式多模光纤最长2公里,半双工方式多模光纤最长412米,单模光纤最长有20-120公里(全双工时)等多种规格型号.

   有6个LED指示灯: FX 100,FX link/ACT,FDX,TX 100,TX link/ACT,Power.

组网方案:



技术参数表:

标准 Fast Ethernet,10/100base-TX and 100base-FX

传输速率 双绞线10/100Mbps,光纤100Mbps

双绞线 5类,最长100米

多模光纤 50/125,/125or 100/140μm,最长2公里

单模光纤 /125,/125,9/125 or 10/125μm,最长25-100公里

接口标准 双绞线RJ45,光纤SC/ST

双工方式 全双工或半双工

光波长 850/1310nm

电源 外置电源,流5V,1A

操作环境 环境温度:0-50℃

环境湿度:5%-90%

LED指示灯 POWER,TX 100,FX 100,TX

体积 97×71×26mm(长×宽×高)

电磁干扰标准 FCC Part 15 Class A,CE

定货信息:

10/100M自适应台式光纤收发器(内置电源型号在最后面添加  "N")

产品型号	波长	光接口	电接口	光功率(dBm)	接收灵敏度(dBm)	传输距离
WS100-MSC-5	1310nm	SC	RJ-45	-15 to -8	<-33	5km
WS100-SSC-20	1310nm	SC	RJ-45	-13 to -8	<-37	20km
WS100-SSC-40	1310nm	SC	RJ-45	-8 to -3	<-37	40km
WS100-SSC-60	1310nm	SC	RJ-45	-3 to 0	<-37	60km
WS100-SSC-80	1550nm	SC	RJ-45	-5 to -3	<-37	80km
WS100-SSC-100	1550nm	SC	RJ-45	-3 to 0	<-37	100km
WS100-SSC-120	1550nm	SC	RJ-45	>-1	<-37	120km



10/100M自适应卡式光纤收发器

产品型号	波长	光接口	电接口	光功率(dBm)	接收灵敏度(dBm)	传输距离
WS100-MSC-5C	1310nm	SC	RJ-45	-15 to -8	<-33	5km
WS100-SSC-20C	1310nm	SC	RJ-45	-13 to -8	<-37	20km
WS100-SSC-40C	1310nm	SC	RJ-45	-8 to -3	<-37	40km
WS100-SSC-60C	1310nm	SC	RJ-45	-3 to 0	<-37	60km
WS100-SSC-80C	1550nm	SC	RJ-45	-5 to -3	<-37	80km
WS100-SSC-100C	1550nm	SC	RJ-45	-3 to 0	<-37	100km
WS100-SSC-120C	1550nm	SC	RJ-45	>-1	<-37	120km

光纤收发器,百兆光纤收发器,收发器

咨询:百兆双纤光纤收发器

百兆双纤光纤收发器是深圳市赢信通信科技有限公司的主要产品,我们的产品负责人是韩,有需要的朋友请直接拨打我的电话0755-36968095,我们的地址是深圳市宝安区共和工业路华丰互联网+创意园A栋601,期待与您的合作!
